充電器是每臺電動叉車必備物品，充電器的檢查與維護，在電動叉車的日常使用中十分重要。以下杭州叉車所介紹的充電器檢修方法，只適用于專業的充電器維修電氣工程人員，未經過電氣專業知識培訓的人員，可不容許打開電動叉車充電器外殼進行維修，以防發生安全事故。

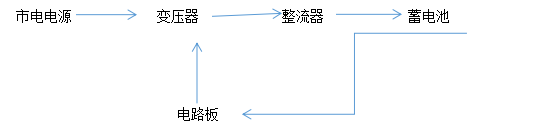

1.檢修流程

步驟一：檢查市電電源是否有電，電池是否欠壓

1.確保220V交流市電電源有電，且鏈接可靠；蓄電池電壓不低于20V（低于20伏充電器會自動保護，停止工作）。

2.蓄電池電壓低于20V時，可以短接充電器電路板上的J2和J3連接線，待電壓上升至20V以上后，恢復J2和J3在電路板上的鏈接。

3.若電壓不欠壓，請?jiān)跀嚯姷那闆r下打開充電機外殼，觀察保險絲、變壓器、電路板等元器件是否有明顯的燒壞或損壞。

步驟二：檢查變壓器是否有輸出

1.斷開直流端和交流端插頭，檢查充電器電路板無明顯燒壞或損壞后，將電路板中J2、J3引腳的插頭拔下（電路板完全脫離電路），使用一個金屬薄片或一小段金屬導線將J2、J3兩個插頭直接連接。

2.只接通交流市電電源（不接蓄電池直流電），使用萬用表的交流電壓檔，黑表筆接到螺絲樁頭的位置，紅表筆接到右下的位置，交流電壓應為28V左右，接著將紅表筆接到上面線頭樁頭位置（黑表筆位置不變），交流電壓也應為28V左右。如果任何一處位置的電壓不正確，都可以判定變壓器有故障。

步驟三：檢查整流模塊是否有輸出

1.按上述步驟，如果兩處的電壓都正常，將萬用表切換到直流電壓檔，黑表筆接到A的位置，紅表筆接到D的位置，萬用應顯示直流電36V左右，如電壓很低或無電壓輸出，則可以判定是整流模塊故障。使用萬用表的二極管檔也可以判定斷

流模塊是否損壞。

步驟四：檢查蓄電池充電電流

1.如果整流模塊輸出直流電壓值正常，接著做主回路充電檢測，將蓄電池插頭插上，充電開始，用鉗行電流表測量電流，如有一定的充電電流（電流值隨蓄電池電量多少而不同），表明整個整個主回路工作正常。則可推斷充電器故障是由控制電路板引起。（注：主回路充電時，電路板被完全脫開，充電過程不受控制，只能算時間充電測試，不能作長時間充電）

以上的檢測在為安全和培訓知識的情況下操作，但是需要特別說明的是：

1.如遇到步驟一中所述電池電壓低于20V，充電機自動保護的情況下，可以短接充電器電路板上的J2和J3連接線，對蓄電池進行不帶電路板控制的短時充電。（但只能是短時充電，幾分鐘后，蓄電池電壓上升后，立即恢復J2和J3原來的接線位置，在電路板的控制下進行自動充電）

2.當蓄電池深度欠壓，短接強行充電整個過程，操作人員必須到場，防止發生電器部件短路著火等危險

3.充電機市電電源為220V甲流強電，請維修人員在檢修過程中注意安全，防止發生觸電事故。
